Relais thermique TRM-25 de surcharge électronique asymétrique 150-260VAC numérique (manuel/semi-automatique/réinitialisation automatique)

Général

Ces dispositifs de surcharge sont conçus pour empêcher les charges d'être endommagées par les surintensités et la capacité de contrôle en même temps. TRM-03, TRM-12 et TRM-25 sont équipés de tansforters de courant internes.

Utilisation de l'appareil et principe de fonctionnement

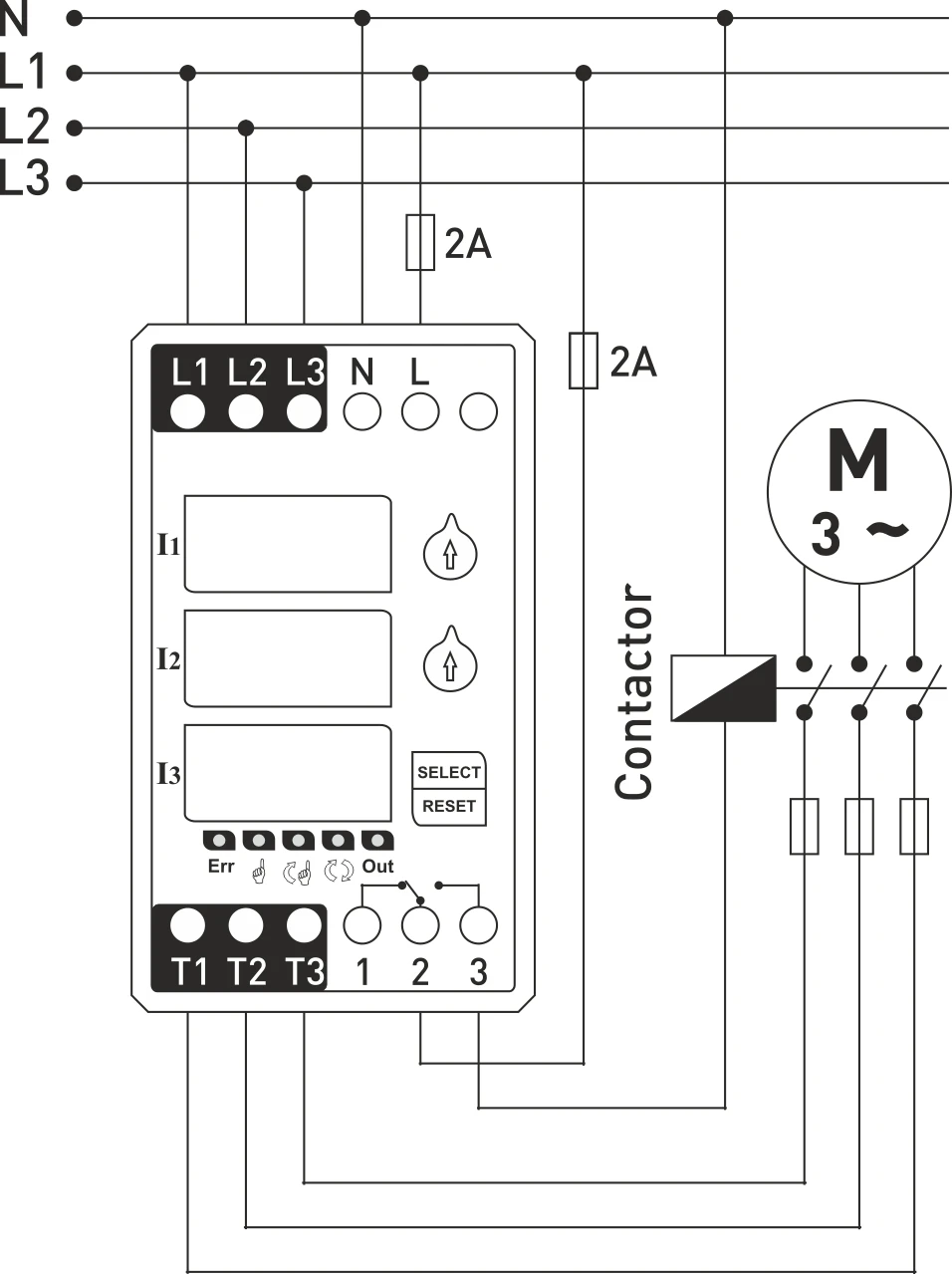

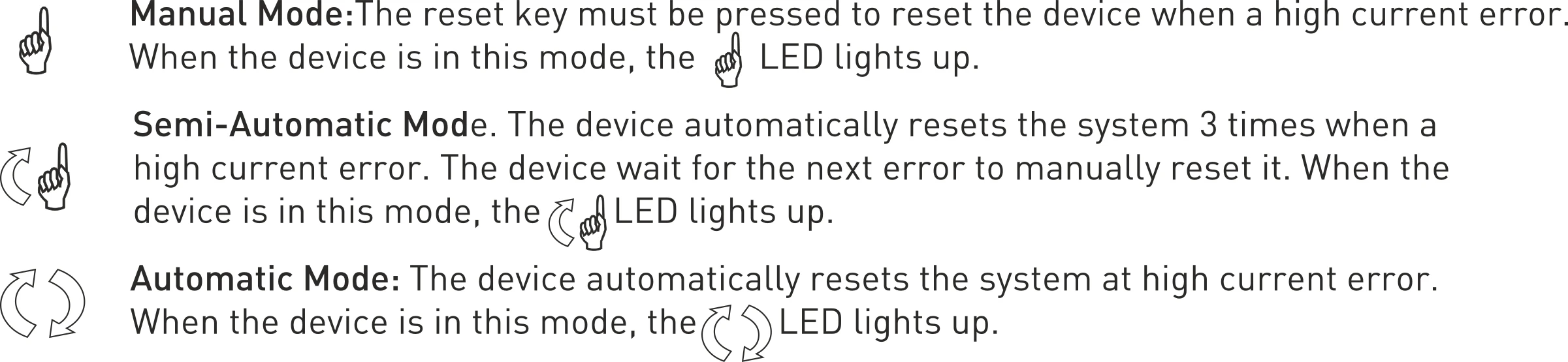

Effectuer la connexion de l'appareil selon le schéma de connexion. Allumez l'appareil après avoir effectué les connexions. L'affichage affiche les valeurs réglées pendant 5 secondes lorsque les appareils sont sous tension. Lorsque l'appareil est sous tension, vous pouvez effectuer un réglage de surcharge avec le bouton «a>» pendant que le réglage est effectué, la valeur réglée est affichée sur l'affichage gauche. Vous pouvez régler le temps de retard avec le bouton «t». Lorsque le réglage est effectué, la valeur définie est affichée sur l'affichage gauche. Lorsque l'appareil est sous tension, le relais est sous tension, la sortie de contact passe à la borne 3 et la led «OUT» est allumée si les courants sont plus élevés que le courant élevé réglé (A>), l'appareil compte le temps de retard et l'erreur allumée. Une fois le temps écoulé, le relais est hors tension, la sortie de contact passe à la borne 1 et la led «OUT» s'éteint. Temps de retard (courant de démarrage): après la mise sous tension ou la réinitialisation du relais, l'appareil ne contrôle pas le courant pendant 5 secondes. Permet de retarder le temps. Asymétrie: s'il y a plus de 50% différence entre le courant le plus élevé et le plus bas passant sur les phases, l'appareil entrera en défaut asymétrique dans les 2 secondes. (Lorsque le moteur démarre, en cas de perte de phase, le moteur peut être endommagé.) Lorsque l'appareil entre dans l'erreur d'asymétrie, le groupe d'affichage des deux phases provoquant le défaut clignote et le LED d'erreur est allumé. Si le courant est inférieur à ces valeurs, l'appareil ne contrôle pas asymétrique. 0,1A pour TRM-03, 1A pour TRM-12 et 2A pour TRM-25. L'appareil doit être manuellement bouton «Reset» ou éteindre pour sortir des erreurs asymétriques.

Avertissements

Avertissements -Veuillez utiliser l'appareil conformément au manuel. -N'utilisez pas l'appareil humide. -Inclure un interrupteur et un disjoncteur dans l'assemblage. -Placez l'interrupteur et le disjoncteur à proximité de l'appareil, actiateypeut atteindre facilement. -Marquez l'interrupteur et le disjoncteur comme connexion de libération pour l'appareil. -Courants Maximum à appliquer aux appareils; 3A pour TRM-03, 12A pour TRM-12 et 25A pour TRN si un courant est appliqué au-dessus de ces valeurs, l'appareil peut faire une mesure incorrecte ou endommager l'technique.

Entretien

Éteignez l'appareil et relâchez les connexions. Nettoyez le point de connexion de l'appareil avec un écouvillon. N'utilisez aucun conducteur ou produit chimique qui pourrait endommager l'appareil. Assurez-vous que l'appareil fonctionne après le nettoyage

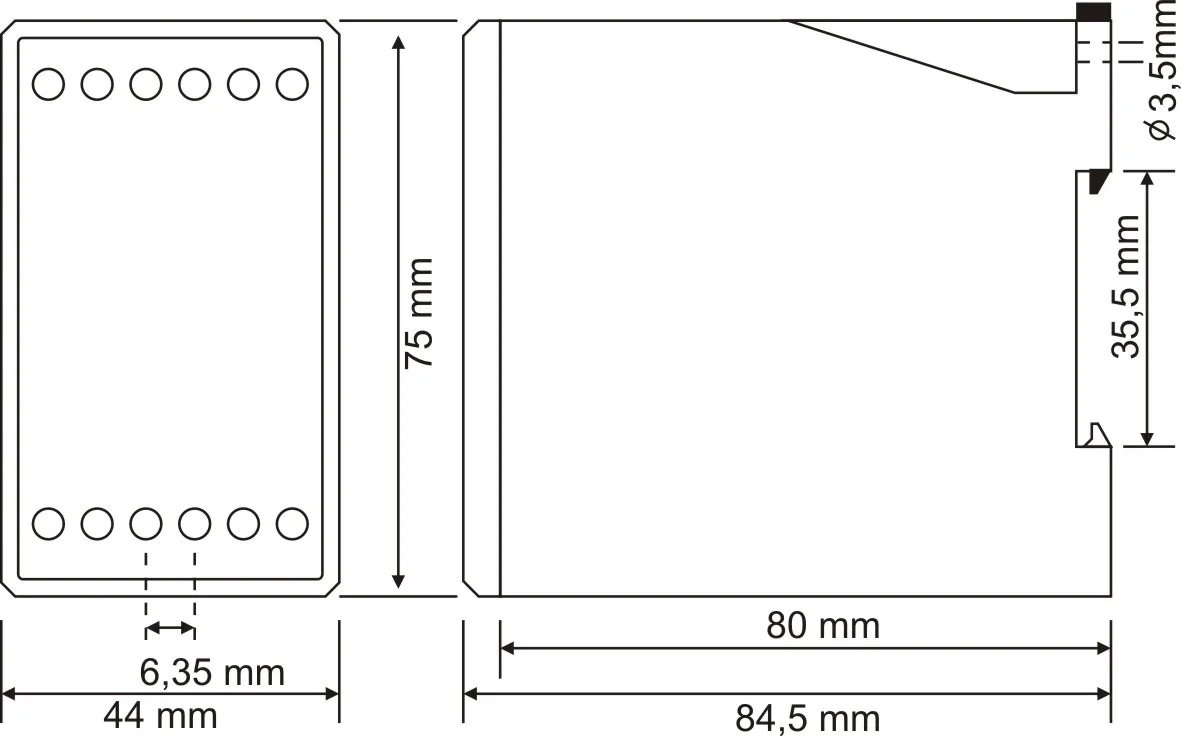

Spécifications techniques

Tension de fonctionnement…. : 150V-260VAC Fonctionnement Freq ............. : 50/60Hz Puissance de fonctionnement ........... : <6VA Température de fonctionnement: -20 ℃ · · · · · · + 55 ℃ Affichage .................. : Affichage numérique 3x3, 5 led Asymétrie ............ : 50% (fixe) Courant élevé .................. : TRM-03: 0,1-3a, (Surcharge) TRM-12: 0,1-12a, TRM-25: 0.1-25A Attente (t)........... : 0,1 sec. -10sec.(TRM-03/12) 0,1 sec. -10sec.(TRM-25) Type de connexion ............ : Connexion de Terminal Contact ............. : Charge résistive 5A 250VAC Diamètre du câble .............. : 2,5 mm² Poids .................... : Max. 250gr. Montage .............: assemblé sur le rail din Altitude de fonctionnement ..... : <2000m
